架构资料总索引
架构资料入口与推荐阅读顺序。
更新于 2026-08-15 · system-import
架构资料总索引
1. 资料目的
这套资料用于两个阶段：
- 建立不包含本地修改的 OrcaSlicer 官方现状架构基线；
- 将 AI 模型生成、智能切片和交互优化嵌入现有架构，并进一步拆成开发工作包。
2. 分析基线
| 项目 | 值 |
|---|---|
| 官方仓库 | OrcaSlicer/OrcaSlicer |
| 分支 | main |
| 固定提交 | a62fb17e03d159d5b562cc6d64163346e454b5de |
| 提交日期 | 2026-07-25 |
| 本地改动 | 不纳入现状基线，也不作为目标架构依据 |
3. 推荐阅读顺序
面向产品和架构评审
面向技术负责人和开发人员
4. 图表目录
| 编号 | 图表 | 用途 | SVG | PNG |
|---|---|---|---|---|

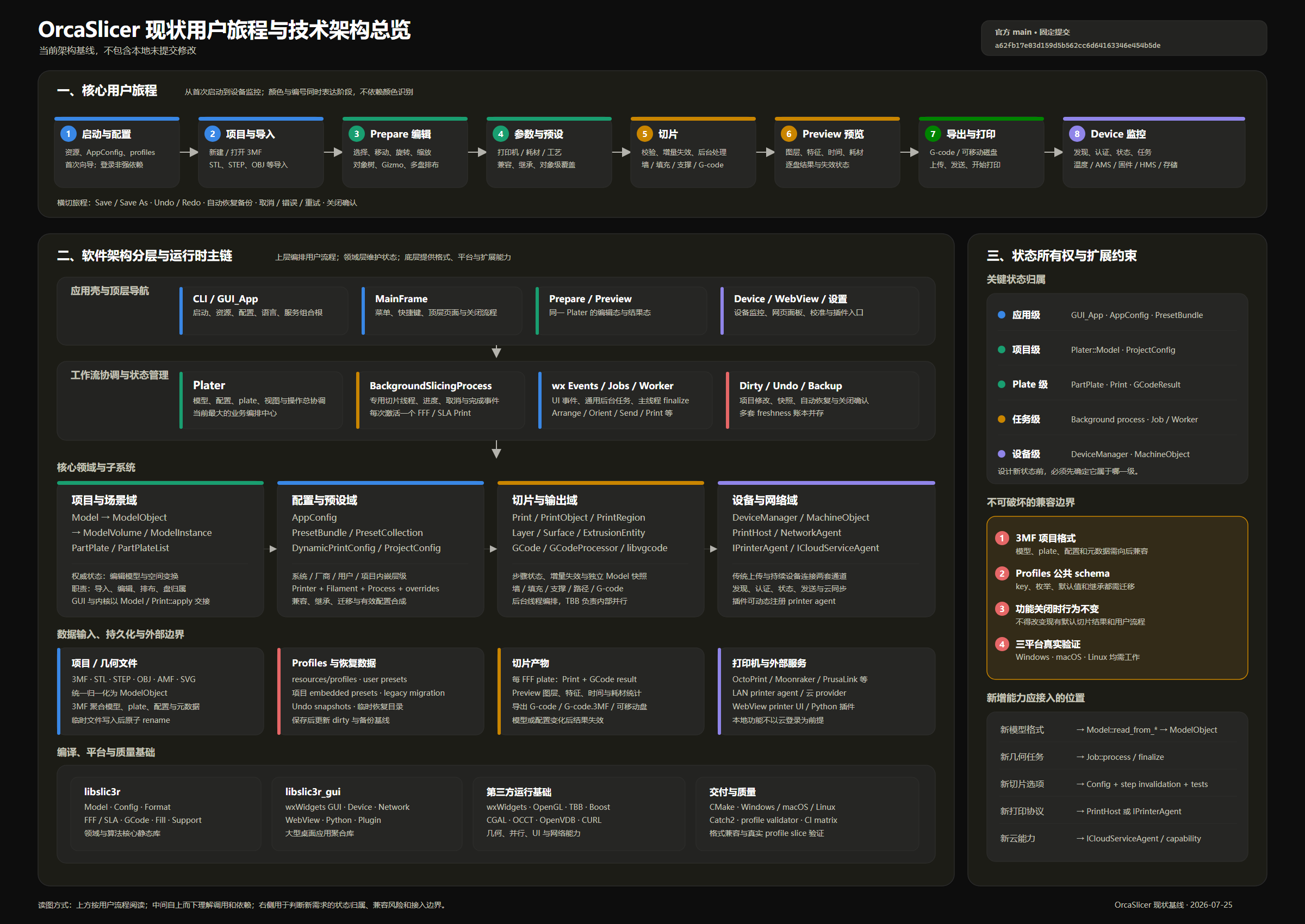

| 01 | 现状用户旅程与技术架构 | 理解 ORCA 用户流程、分层、状态所有权与边界 | SVG | PNG |
| 02 | 代码级类关系与扩展导航 | 定位现有关键类、所有权和修改入口 | SVG | PNG |

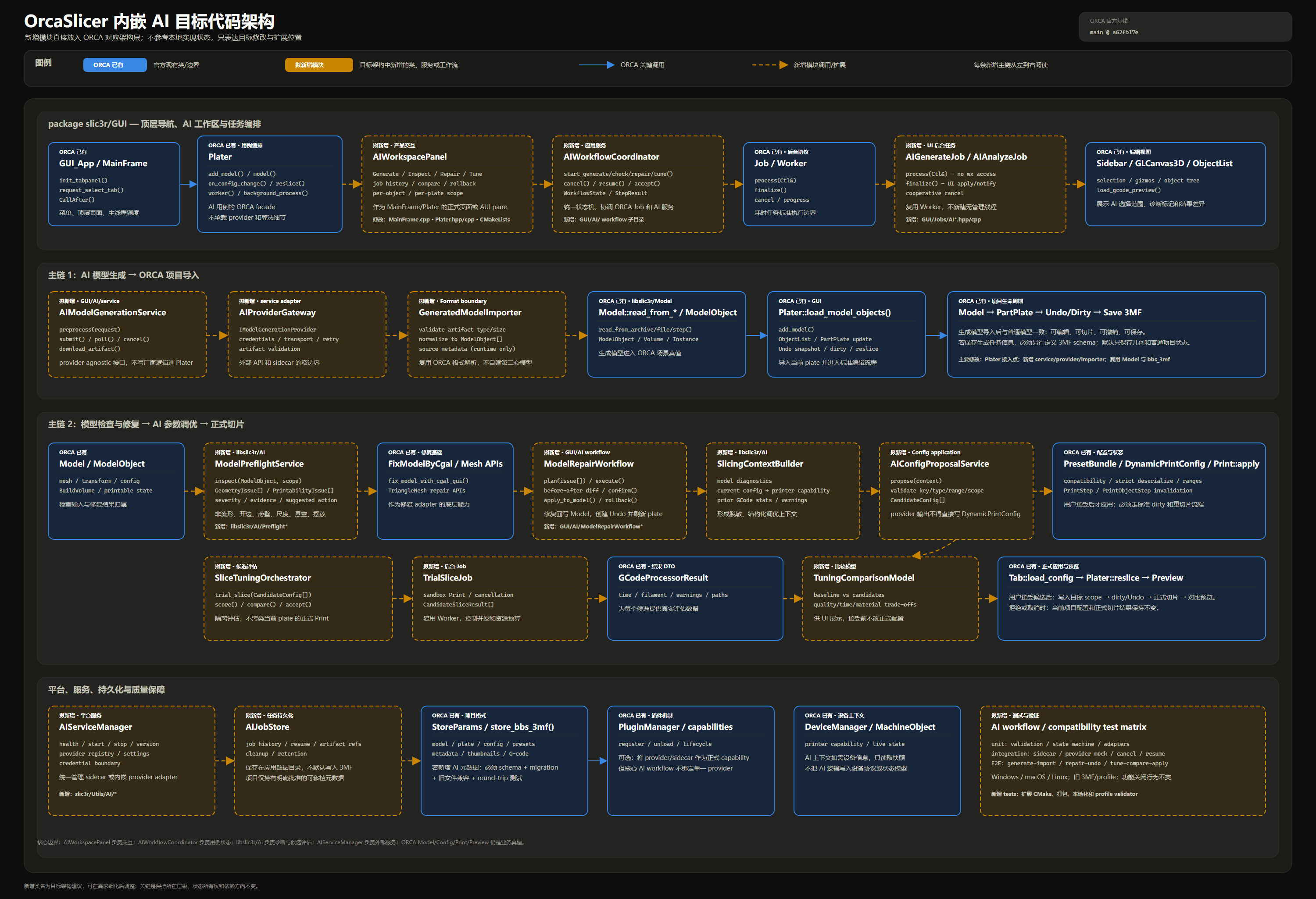

| 03 | ORCA 内嵌 AI 目标代码架构 | 明确新增模块在 ORCA 包和代码层的位置 | SVG | PNG |

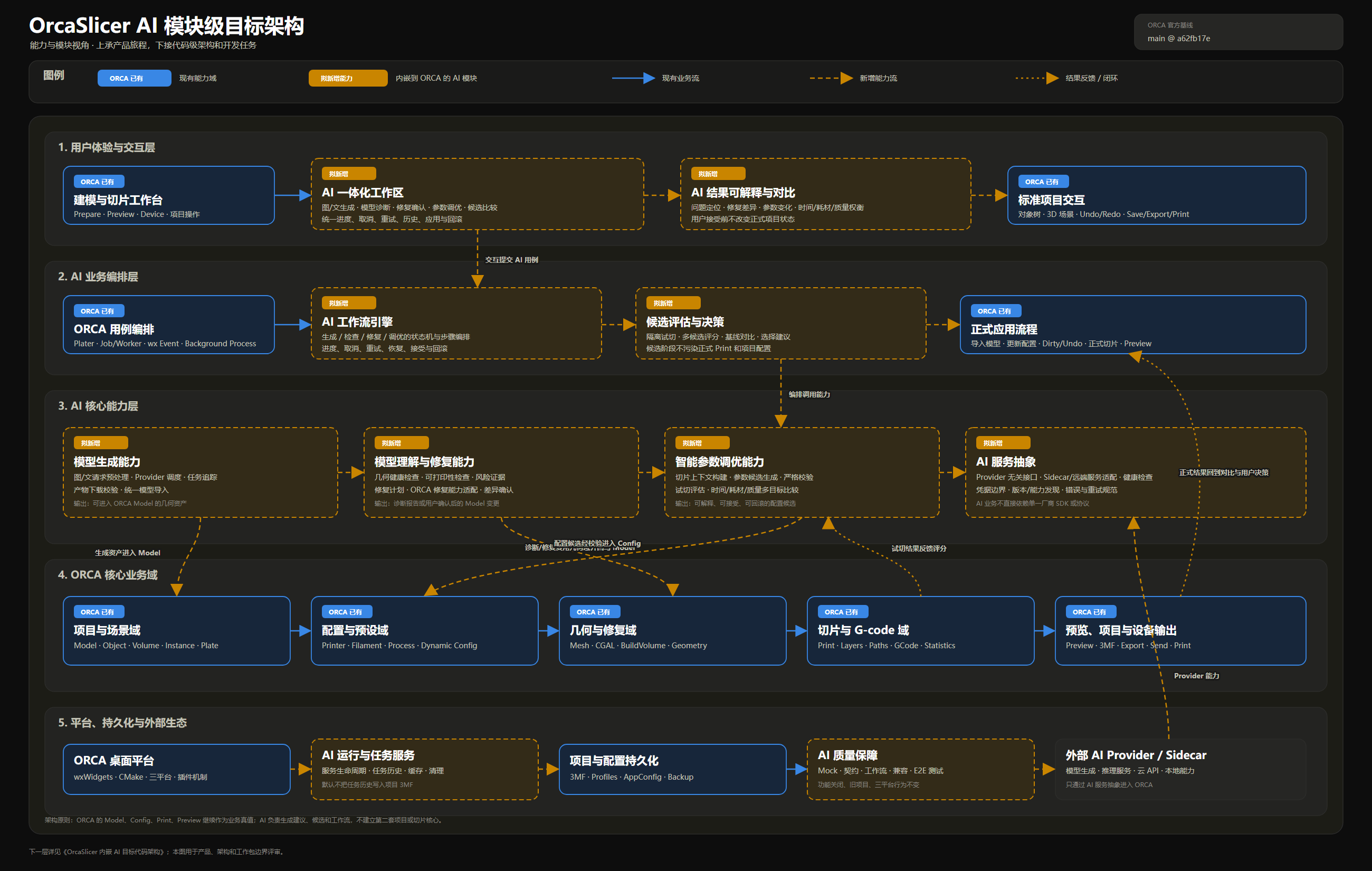

| 04 | AI 模块级目标架构 | 用能力和模块视角进行方案评审、划分工作包 | SVG | PNG |
diagrams/archive/ 保存被后续方案替代的过程稿，不作为当前目标架构依据。
5. 颜色语义
- 蓝色实线：ORCA 官方已有类、模块或业务流；
- 橙色虚线：目标架构中拟新增的 AI 类、模块或能力流；
- 灰色：外部系统、通用说明或非核心关系；
- 图中同时使用文字标签，不依赖颜色单独表达含义。
6. 核心架构原则
- ORCA 的
Model、配置系统、Print和 Preview 继续作为业务真值； - AI 产生建议、候选、诊断和生成资产，不建立第二套项目或切片核心；
- 用户接受之前，不改变正式项目配置和正式切片结果；
- 所有耗时工作复用 ORCA Job/Worker 或受控切片任务，不创建无生命周期管理的线程；
- AI Provider 通过窄接口接入，应用代码不硬编码厂商协议；
- 3MF、Profiles、默认切片行为和三平台兼容属于不可破坏边界。
